Комплект вспомогательного оборудования
Назначение и состав
Вспомогательное оборудование предназначено для обеспечения совместной и синхронизированной работы всех подсистем комплекта гидрографического оборудования
Включает в свой состав инерциальную навигационную систему, коммутационное оборудование, ЭВМ информационного обмена, датчик скорости звука и подъемно-опускные устройства

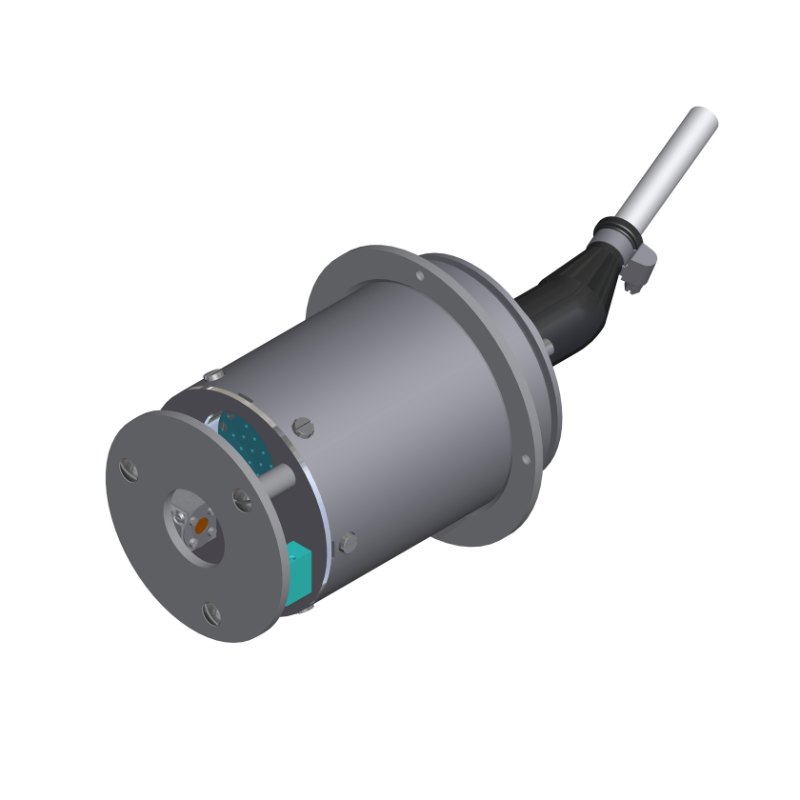

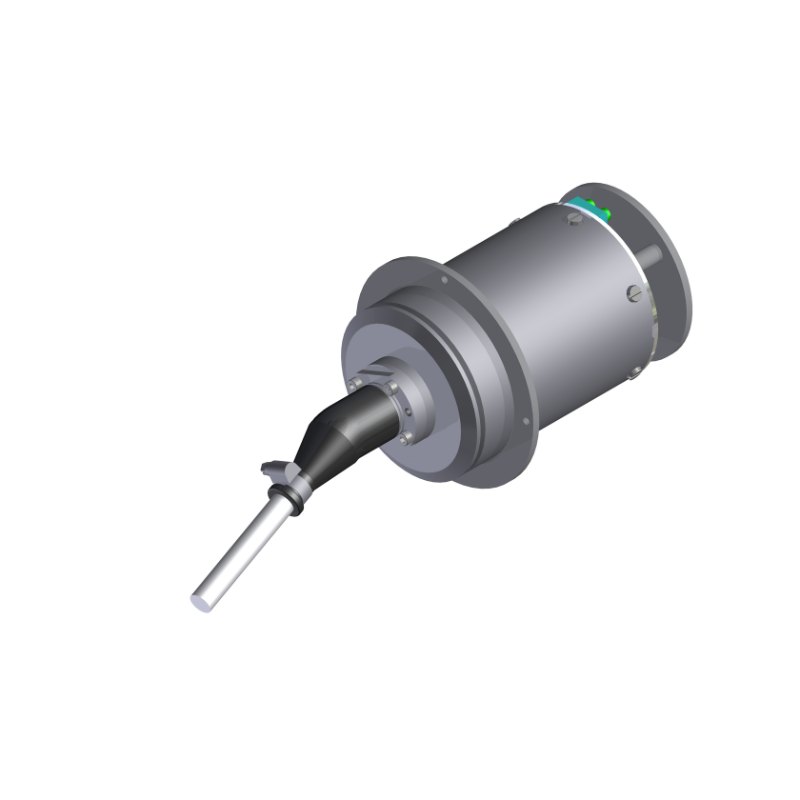

Измерители скорости звука

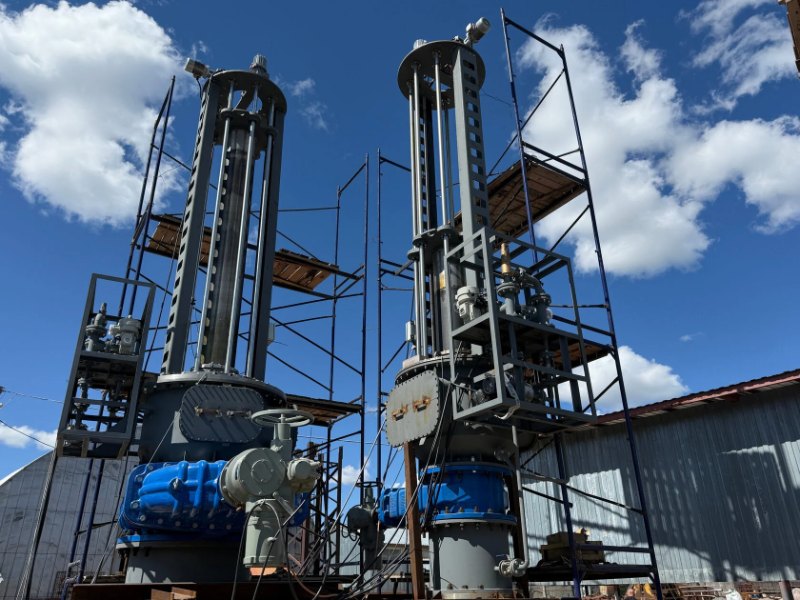

Подъёмно - опускное устройство

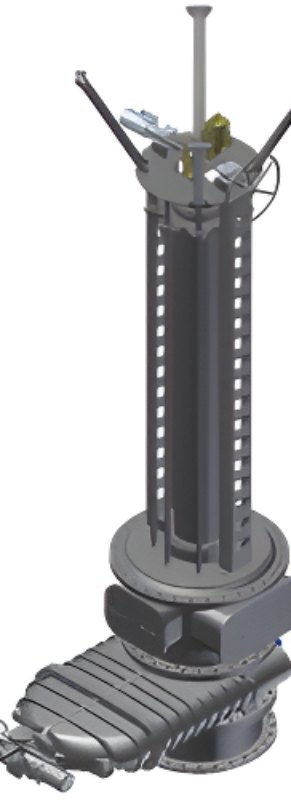

Подъёмно - опускные устройства

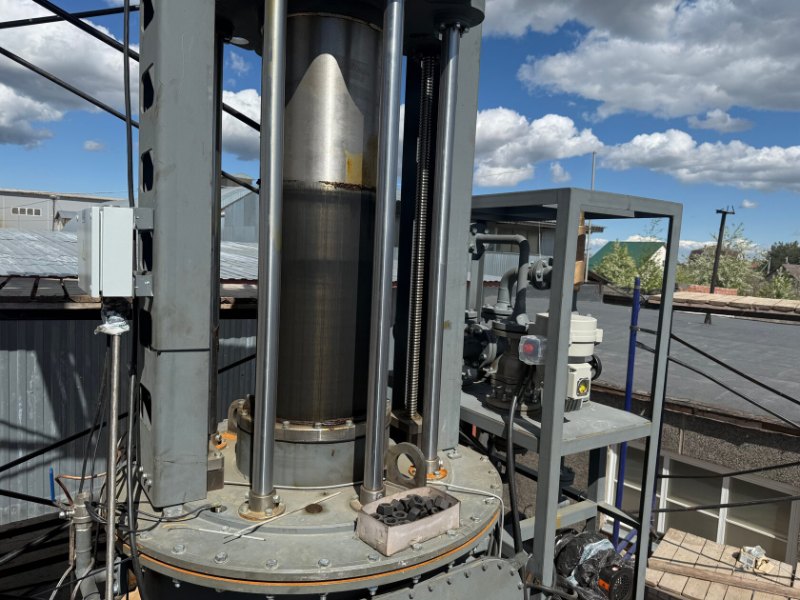

Подъёмно - опускные устройства
Инерциальная
Навигационная система
Предназначена для выработки и передачи в реальном масштабе времени данных о координатах, курсе и ориентации базовых плоскостей, перемещении и скорости судна в гидрографическое оборудование для привязки измеряемых параметров к положению судна
Технические характеристики
|
Наименование
|
Значение
|
|---|---|
|
Установившаяся погрешность
определения курса, в пределе |
± 0,1·sec(φ)
|
|
Предельная погрешность
координат, км |
в обсервационном режиме – 0,03
в автономном режиме – 5 (за 5 ч) |
|
Погрешность углов качки
|
2,0’
|
|
Погрешность перемещения судна по
3 координатным осям |
5 см
|
|
Внешние данные
|
ЛАГ, GPS, НС
|
ЭВМ информационного
обмена
данных (ЦОД) и для связи систем гидрографического
оборудования с внешними системами судна (6 каналов Ethernet, 12
каналов RS-232/422/485)
Коммутационное
оборудование
Предназначено для коммутации изделий по высокоскоростным интерфейсам Ethernet 1GPoE, Ethernet 10G и оптоволокну
Датчик скорости звука
для обеспечения точной и корректной процедуры формирования характеристик направленности многоканальных систем
Технические характеристики
|
Наименование
|
Значение
|
|
|---|---|---|
|
Предел абсолютной погрешности
измерения скорости звука, м/с |
±0,6
|
|
|
Диапазон измерения
гидростатического давления, МПа |
от 0 до 2,5
|
|
|
Предел абсолютной погрешности
измерения гидростатического давления, МПа |
±0,02
|
|
Подъемно-опускные
устройства
Позволяют выполнять выдвижение и подъем антенной системы внутрь объема судна, а также открытие и закртие клинкетного механизма для обеспечения работы гидроакустических систем при скорости движения судна до 10 узлов
Технические характеристики
|
Наименование
|
Значение
|
|
|---|---|---|
|
Пределы выдвижения антенной
системы относительно плоскости днища судна |
до 1 м
|
|
|
Максимально допустимая масса
антенной системы |
100 кг
|
|
|
Максимальная cкорость хода при
постоянном курсе |
до 10 уз
|
|
