Многолучевой эхолот для глубокого моря МЛЭ-11000

Назначение

МЛЭ-11000 предназначен для выполнения промерных работ (съемки рельефа дна) на глубинах до 11 000 м

Проведение высокоразрешающей гидрографической съёмки дна на глубинах до 11 000 м (в зависимости от акустических шумов носителя и состояния поверхности моря)
Получение данных бокового сканирования и данных обратного рассеяния для классификации морского дна

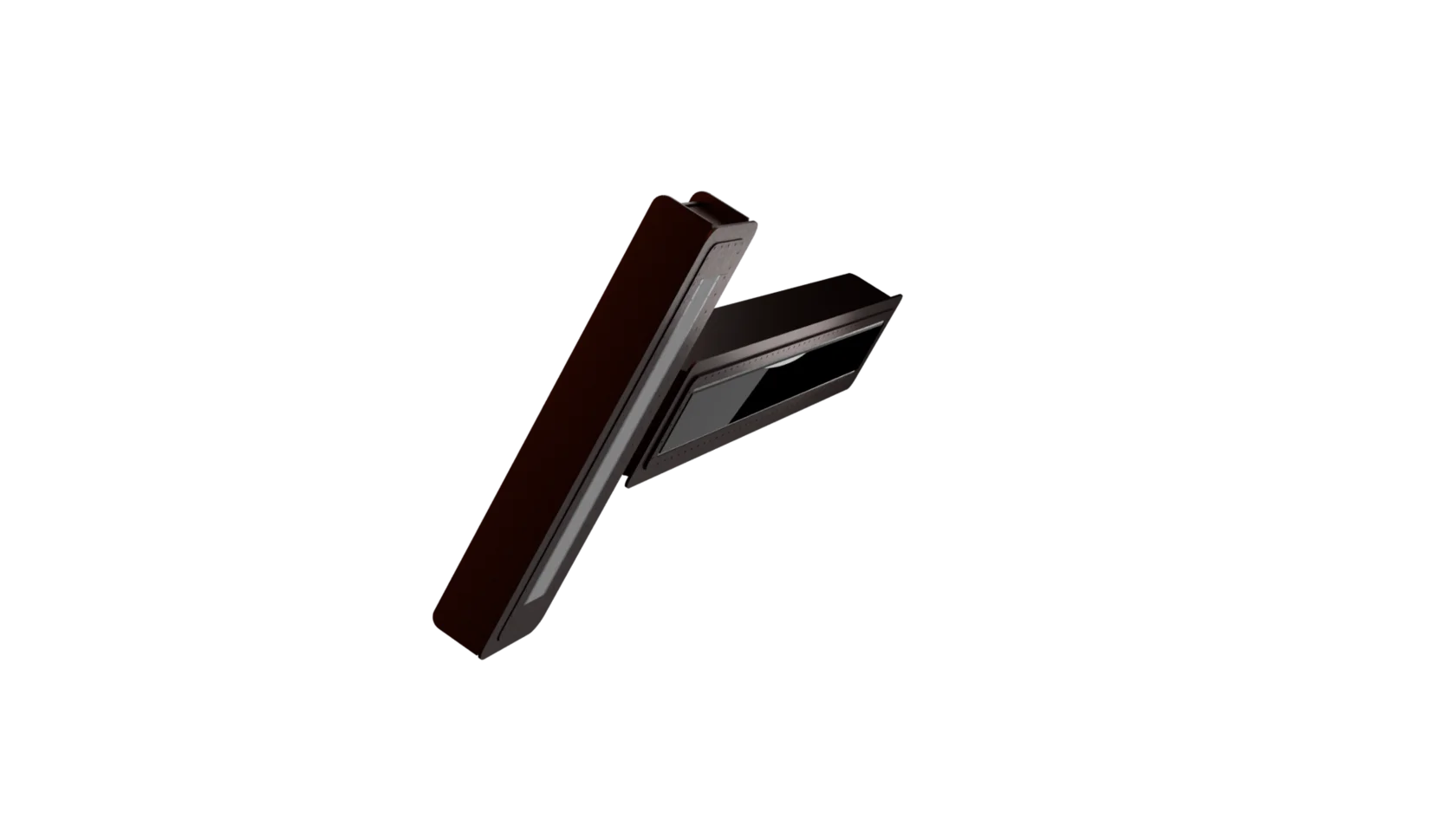

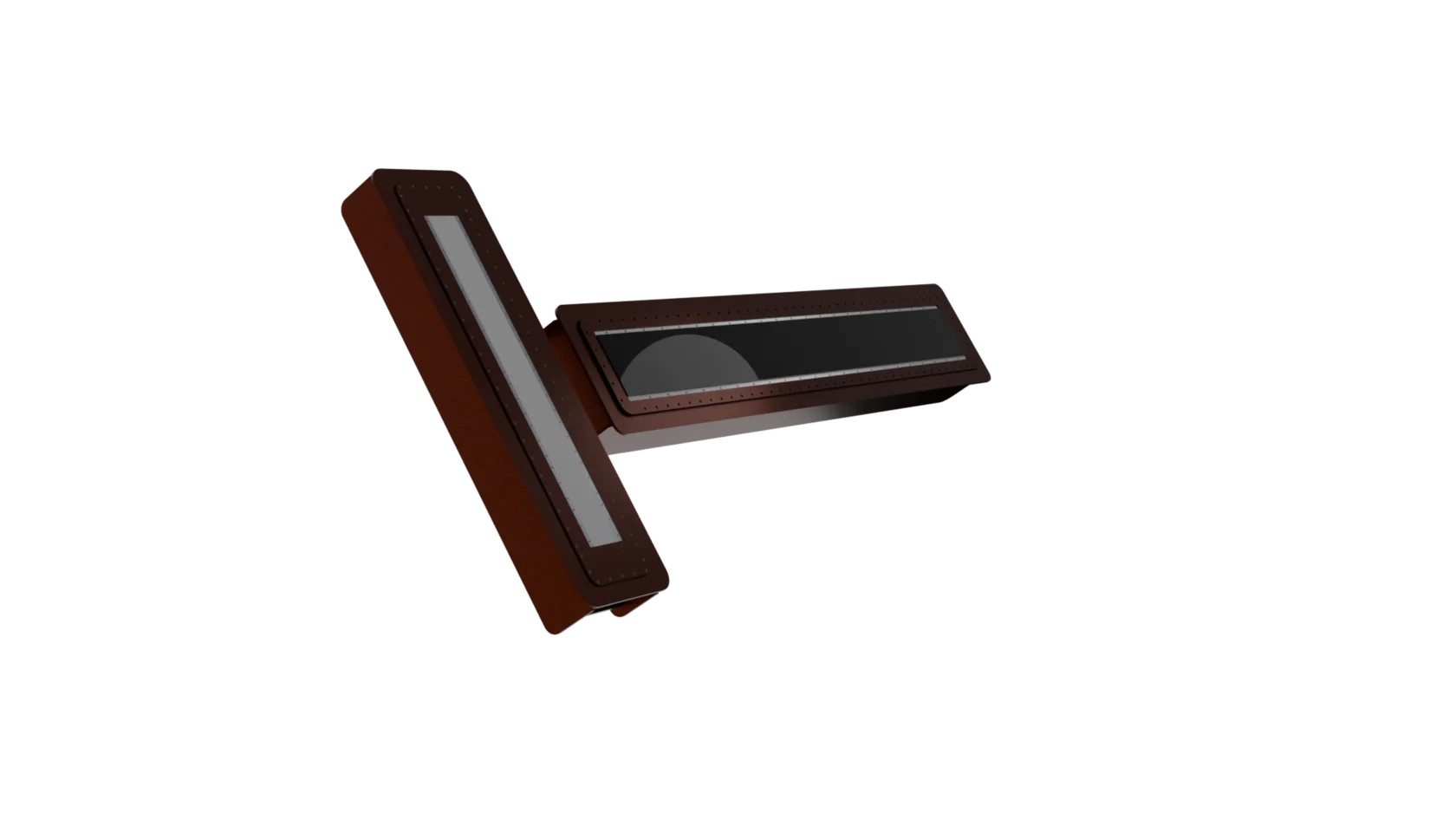

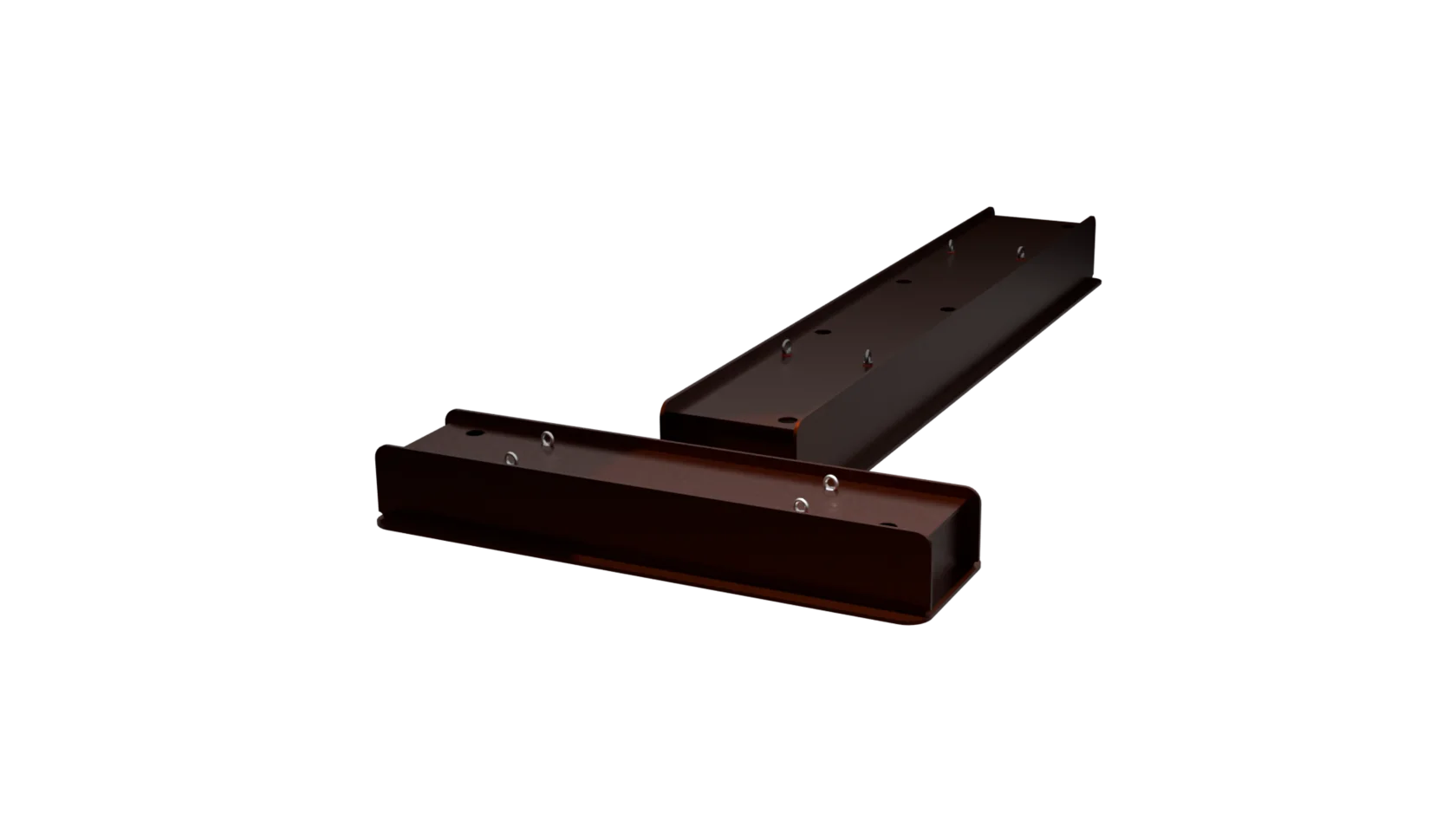

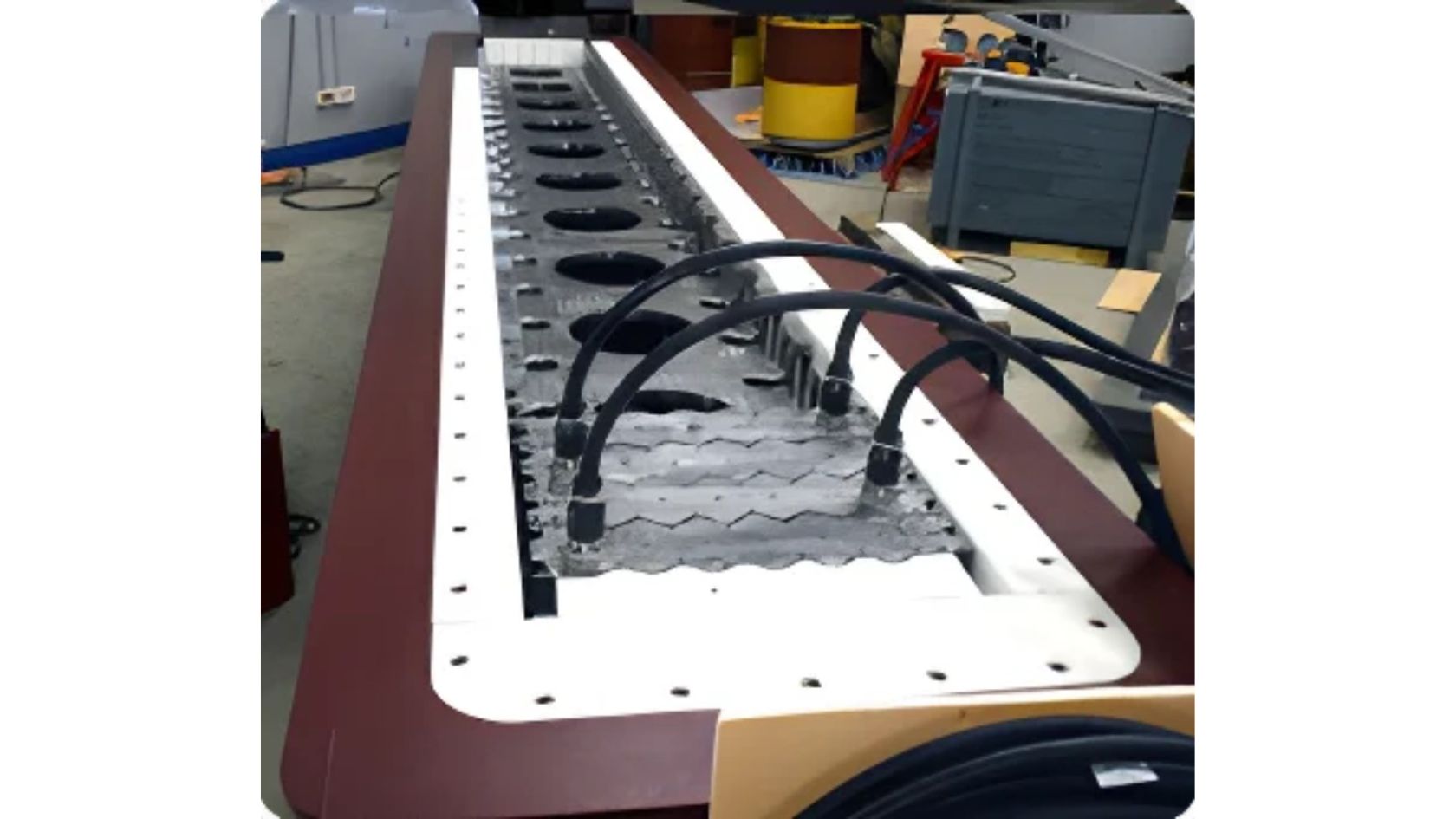

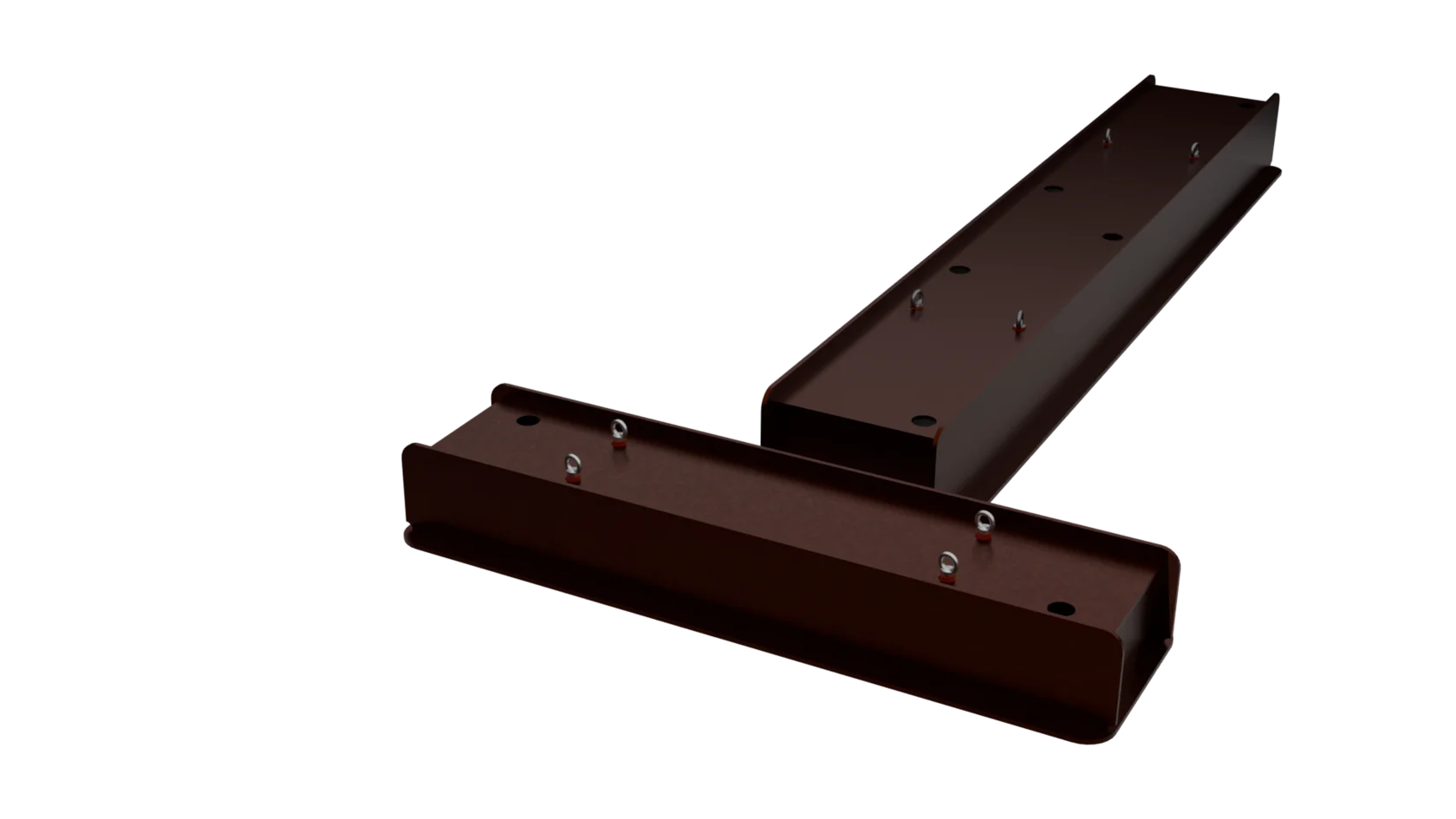

Подкильная приемная антенна Тx (прибор 1И)

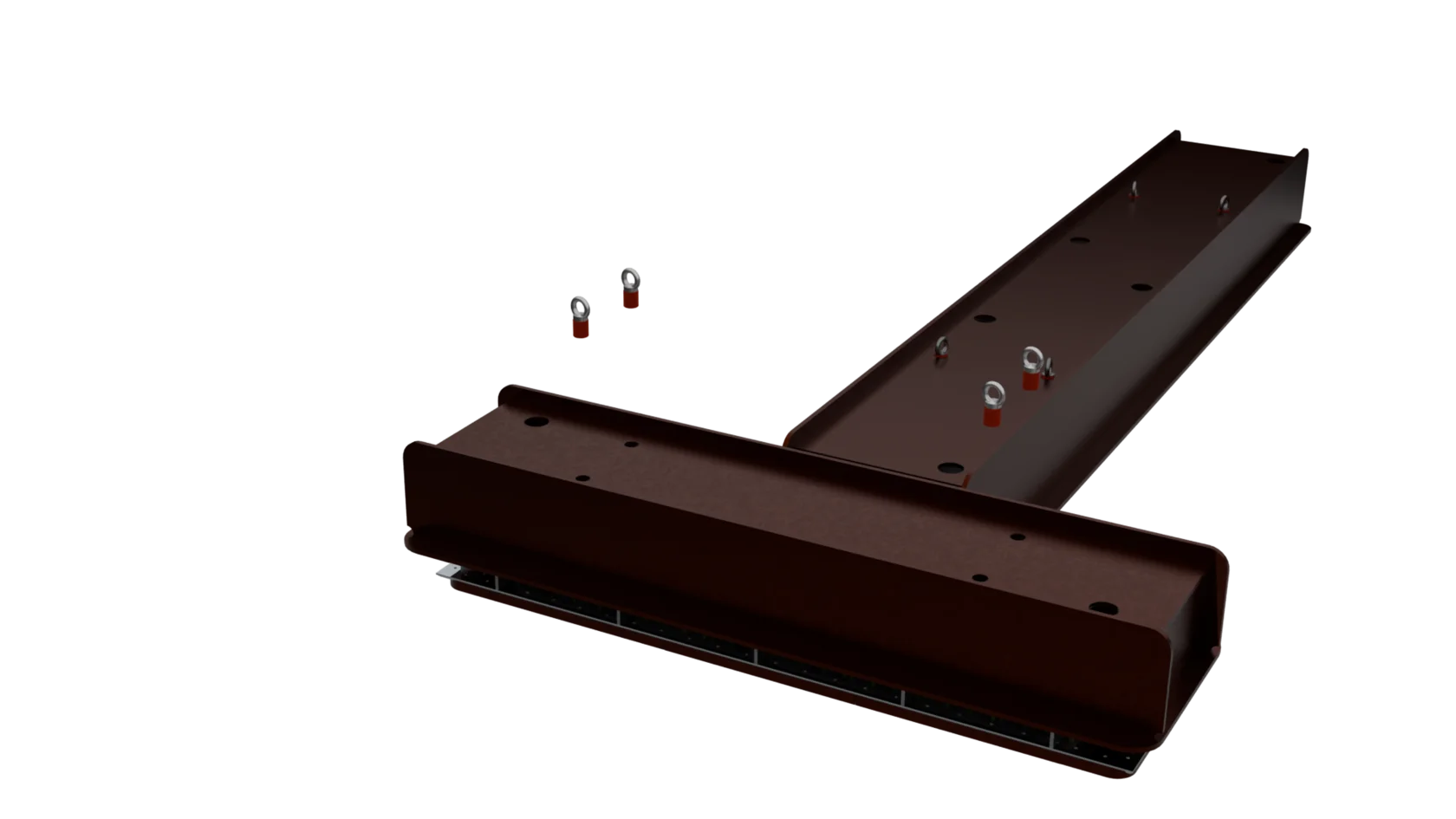

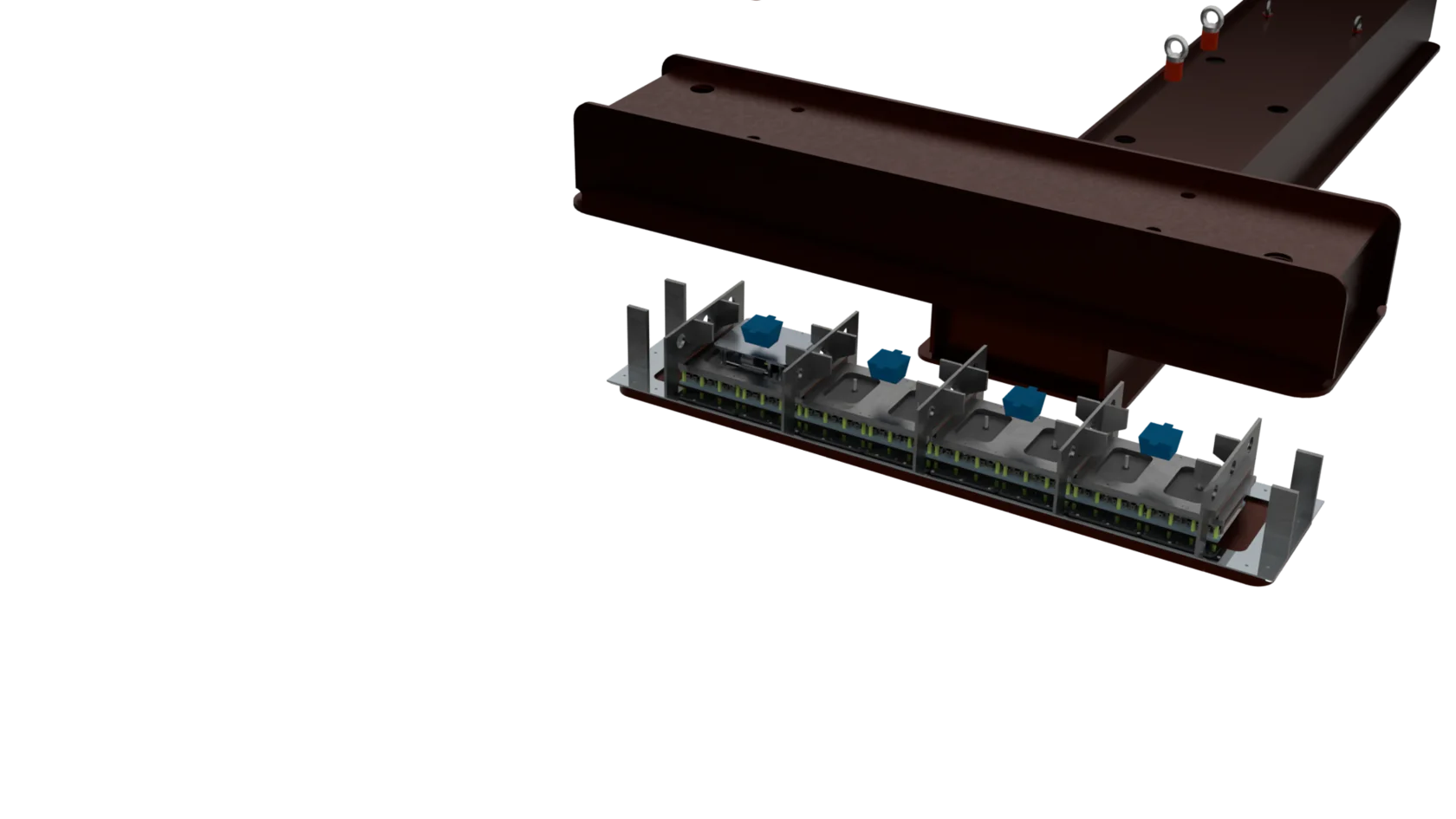

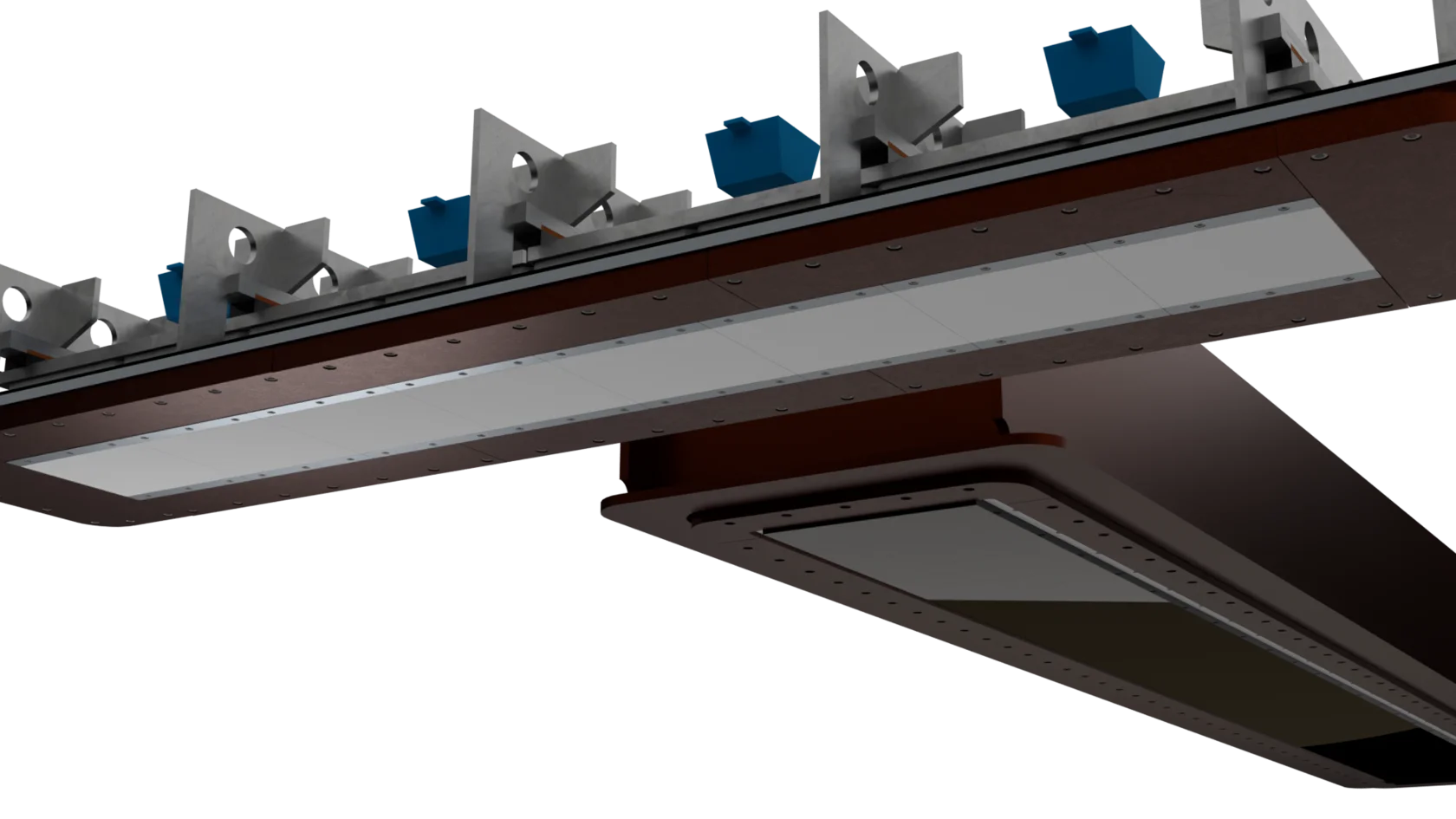

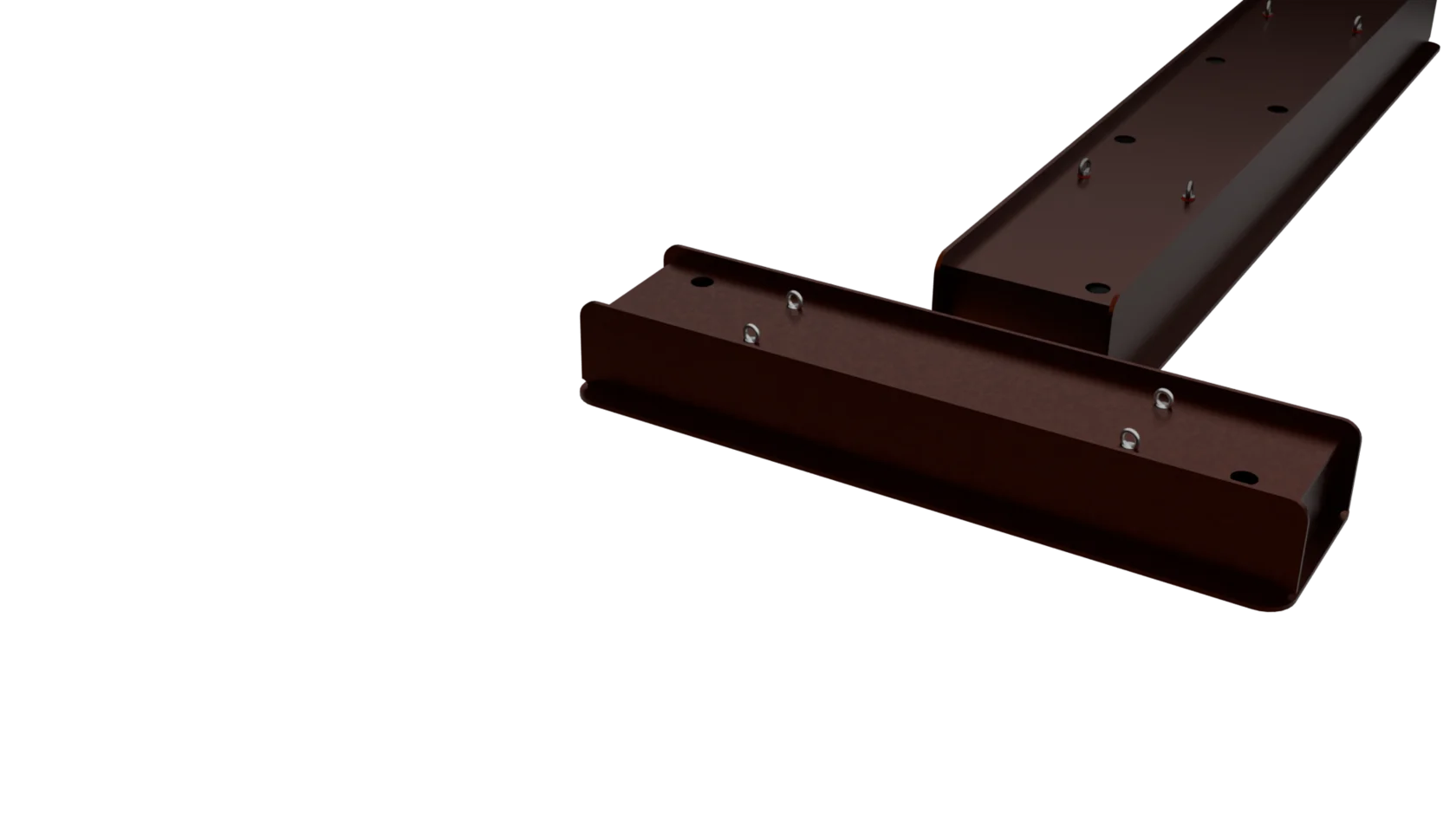

Подкильная излучающая антенна Rх (прибор 1П)

Аппаратура аналоговой и цифровой обработки (приборы Я и 16)

Аппаратура излучения (приборы 2-4 шт.)

АРМ оператора

Предусмотрено получение и использование текущих навигационных данных судна, данных датчиков движения и положения в реальном времени.

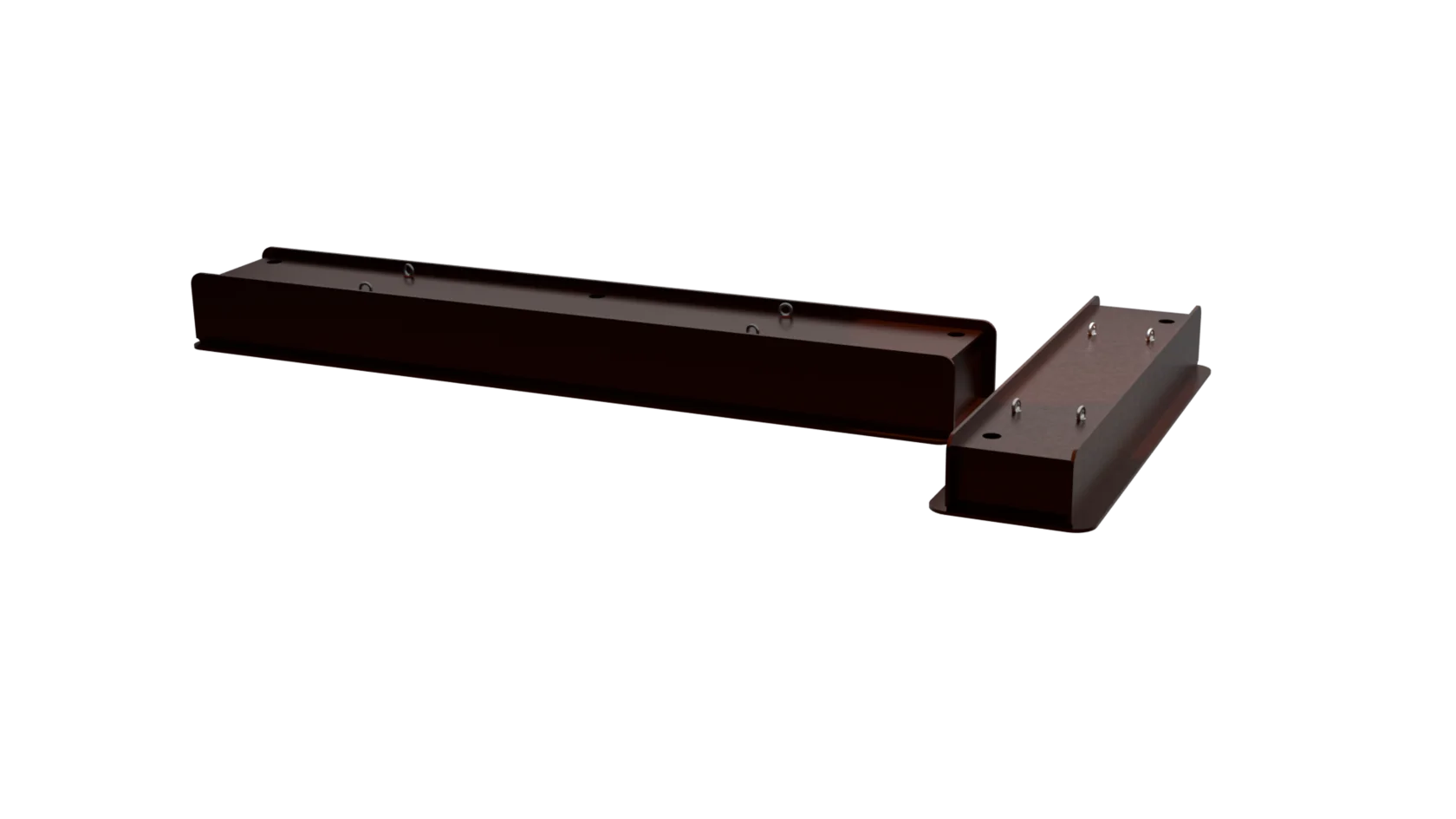

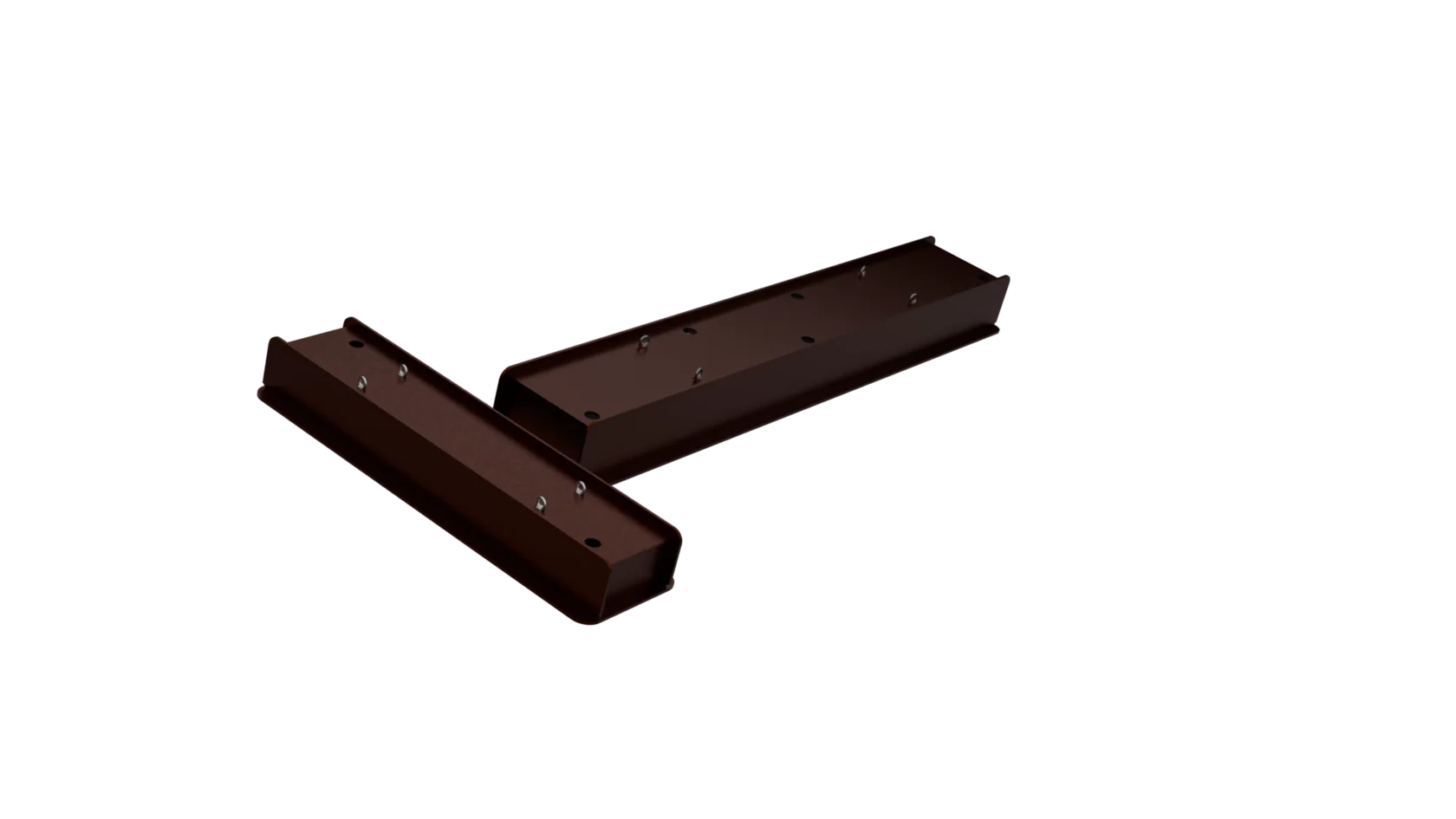

Антенна*	Габариты, мм	Масса, кг	Ширина луча
Излучающая (Tx)**	6200×1140×645	5914	1°
Приёмная (Rx)	3800×1100×52	2870	2°

* Антенны встраиваются в днищевые ниши судна, конструкция антенн обеспечивает ледовую защиту
** Датчик скорости звука встроен в излучающую антенну

Наименование	Значение
Сектор обзора	до 120° в поперечной плоскости
Разрешение по дистанции (глубине)	в диапазоне глубин 10-1000 м — до 0,1 м в диапазоне глубин 1000-11000 м — 0,5%*Н
Рабочий диапазон частот	14-16 кГц
Угловое разрешение	в поперечной плоскости 2° в продольной плоскости 1°
Автоматическая стабилизация сектора обзора	при бортовой качке с амплитудой до 15° при килевой качке с амплитудой до 10° рысканьи до 5°
Количество лучей (в приеме)	до 512
Длительность импульса излучения	от 2 до 20 мс (CW, FM)
Уровень излучения	до 247 дБ (отн. 1 мкПа)
Типы сигналов	тональные (CW) частотно-модулированные (FM)
