Стационарные акустические доплеровские
измерители скорости течений САДИТ-75/САДИТ-150
Назначение
Стационарные акустические доплеровские измерители скорости течений предназначены для определения профиля течений в толще воды и оценки обратного рассеяния воды в реальном масштабе времени

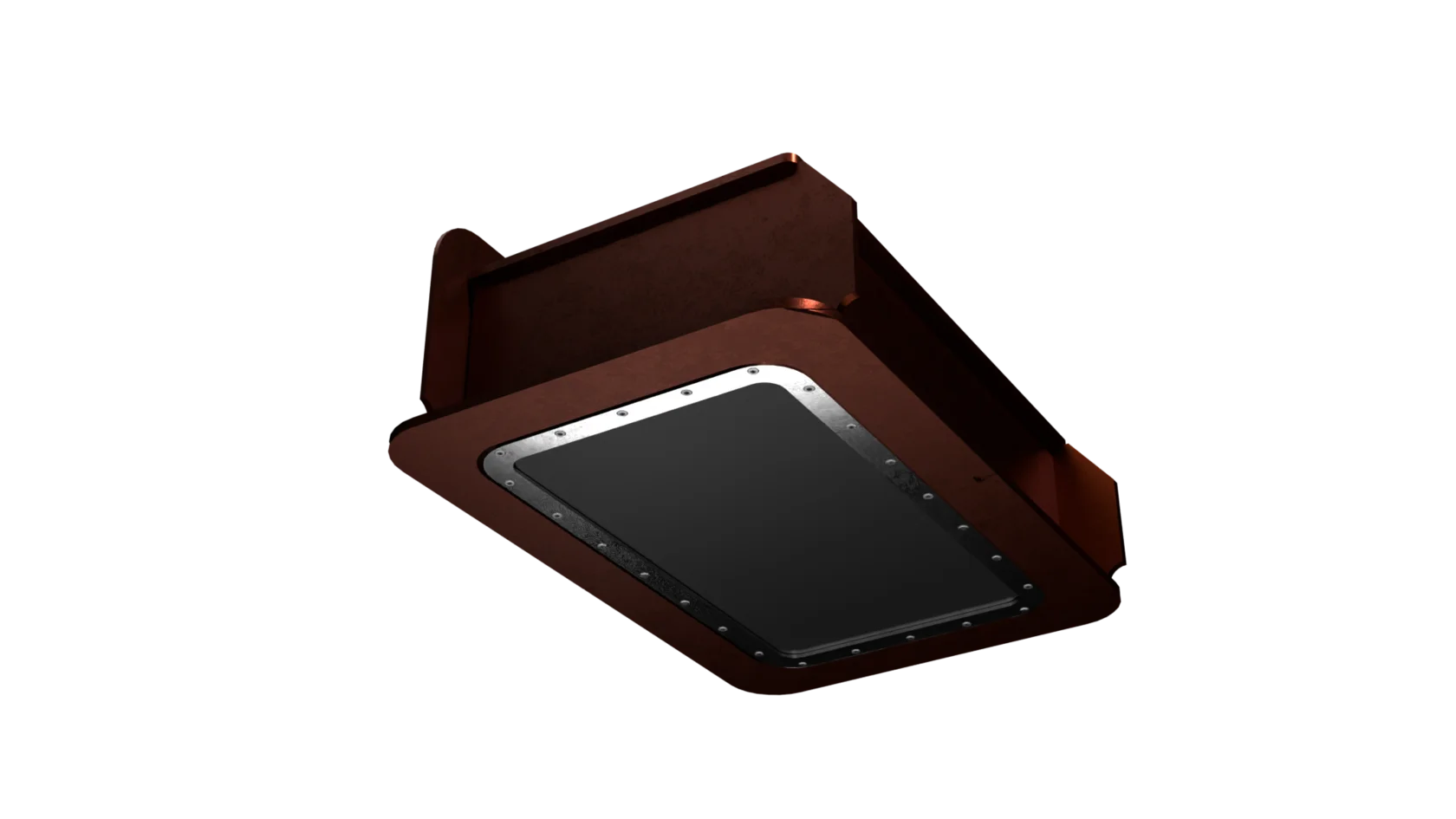

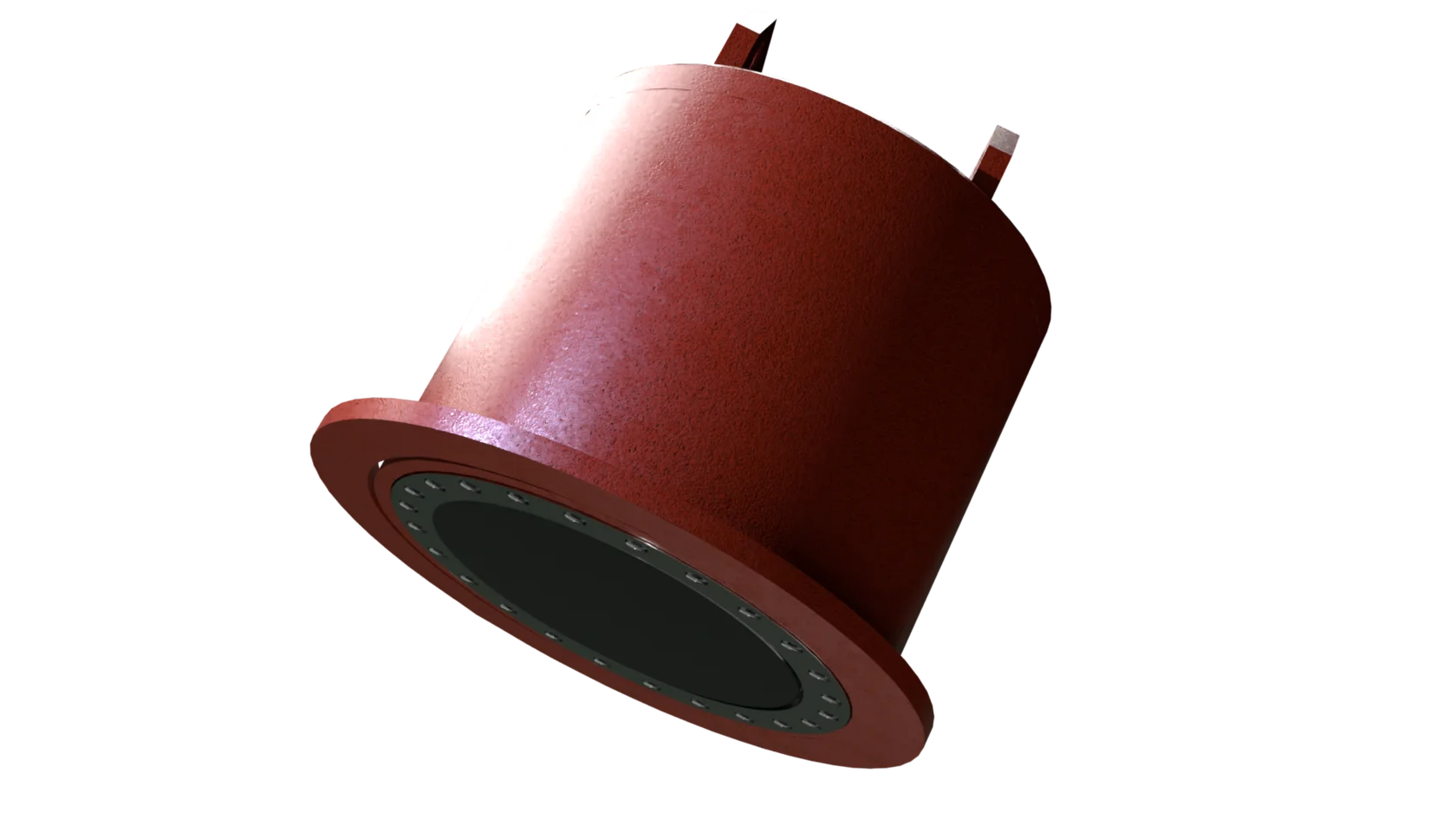

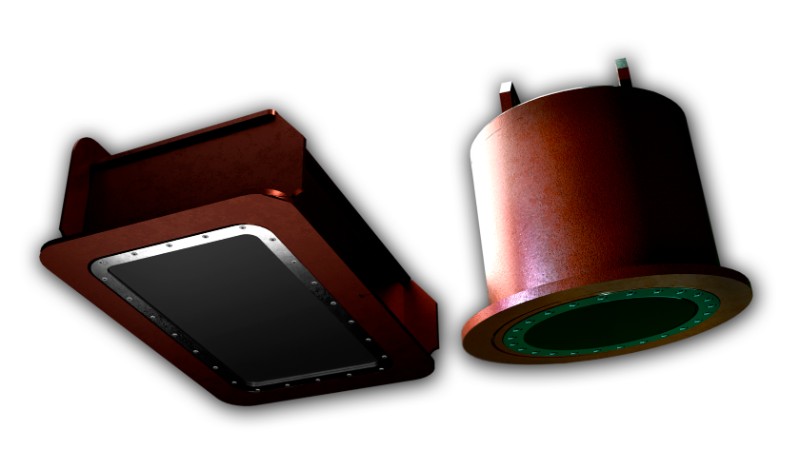

Внешний вид приборов
Задачи системы
- Оценка профиля течения воды на глубинах до 700 м
- Оценка коэффициента обратного рассеивания воды
- Определение абсолютной скорости и направления движения судна
- Сбор, отображение и архивация полученных данных о параметрах течений
Состав системы
|
|
|
|---|---|
|

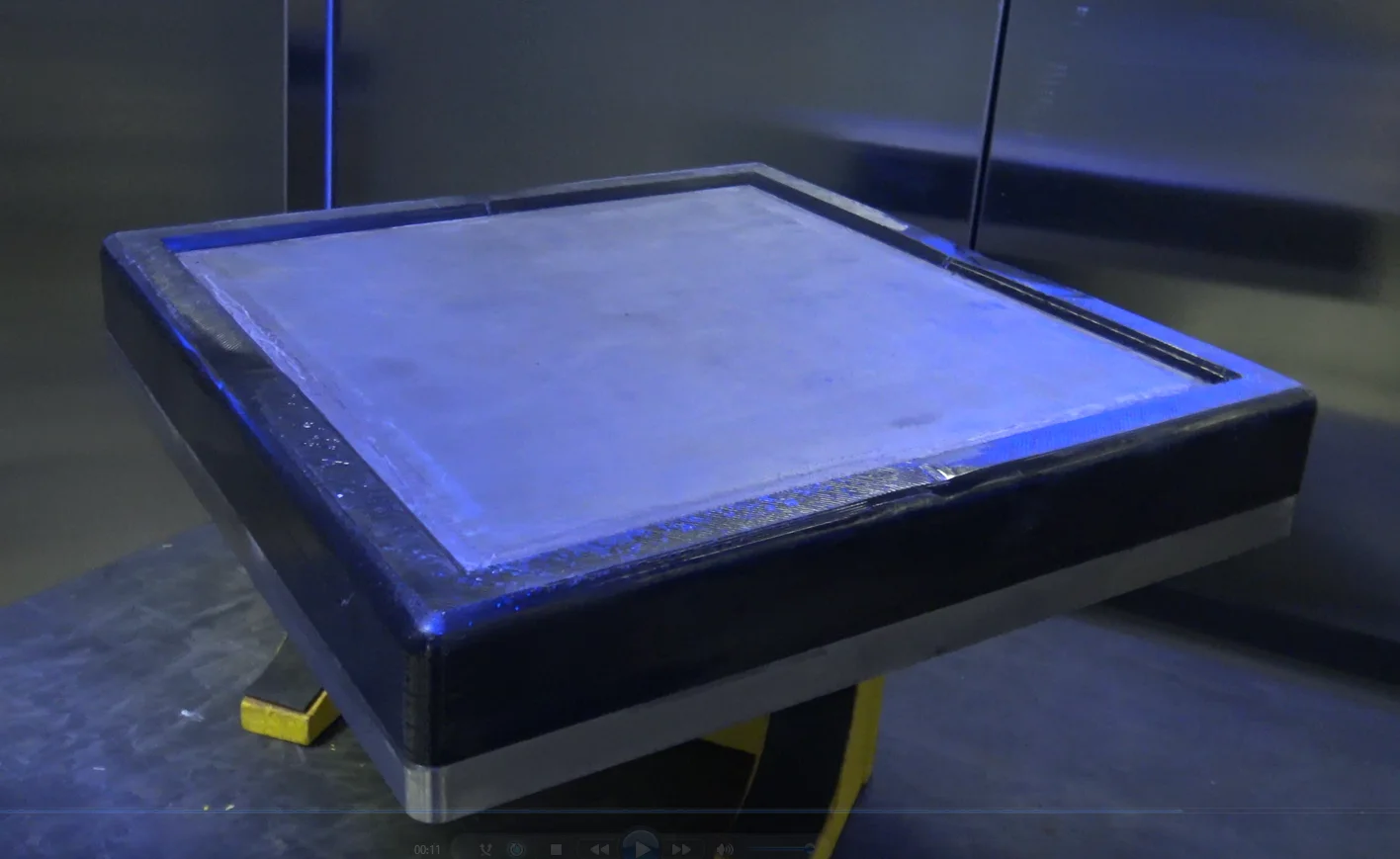

Антенный модуль
|
Две приемо-передающие антенны в едином корпусе с
ледовой защитой. Количество формируемых лучей – 4 (схема «Янус») |
|
Шкаф приборный
|
Цифровая и аналоговая обработка принятых сигналов,
прием и передача сигналов от приемо-передающей антенны |
|
Рабочее место оператора
|
Управление работой изделия, отображение информации о
параметрах морских течений в реальном масштабе времени, выполнение постобработки собранных данных, построение результирующих карт |
Технические характеристики
|
Наименование
|
|
|
|---|---|---|
|
Диапазон относительных
скоростей течений |
от -5 до 9 м/c
|
|
|
Точность определения
скорости |
1,0% + 0,5 см/с
|
|
|
Количество слоев, в
которых определяется скорость течения |
от 1 до 128
|
|
|
Рабочая частота, кГц
|
75
|
|
|
Разрешение по вертикали, м
|
8
|
16
|
|
Режим максимального расстояния
|
|
||||
|---|---|---|---|---|---|
|
Максимальная глубина, м
|
520-650
|
560-700
|
|||
|
ФСП* определения скорости, см/с
|
30
|
16
|
|||
|
Режим высокой точности
|
|
|
|---|---|---|
|
Максимальная глубина, м
|
310-430
|
350-450
|
|
ФСП* определения скорости, см/с
|
15
|
7
|
|
Максимальная глубина слежения за дном, м
|
950
|
|
*флуктуационная составляющая погрешности
|
Наименование
|
|
|
|---|---|---|
|
Диапазон относительных
скоростей течений |
от -5 до 9 м/c
|
|
|
Точность определения
скорости |
1,0% + 0,5 см/с
|
|
|
Количество слоев, в
которых определяется скорость течения |
от 1 до 128
|
|
|
Рабочая частота, кГц
|
150
|
|
|
Разрешение по вертикали, м
|
4
|
8
|
|
Режим максимального расстояния
|
|
||||
|---|---|---|---|---|---|
|
Максимальная глубина, м
|
325-350
|
375-400
|
|||
|
ФСП* определения скорости, см/с
|
30
|
16
|
|||
|
Режим высокой точности
|
|
|
|---|---|---|
|
Максимальная глубина, м
|
200-250
|
220-275
|
|
ФСП* определения скорости, см/с
|
15
|
8
|
|
Максимальная глубина слежения за дном, м
|
600
|
|
*флуктуационная составляющая погрешности
Режим работы
|
|
|
|---|---|
|
Режим максимального расстояния,
(глубины) |
Позволяет охватить большой объем
водной толщи для исследования в глубоководных районах |
|
Режим слежения за дном
|
Высокая точность определения
скорости судна, коррекция данных с учетом движения судна |
|
Режим высокой точности
|
Высокая точность измерений скорости
и направления течений, быстрая реакция на изменение параметров течений |
Задачи системы
- Морские и речные исследования
- Экологический мониторинг
- Рыбохозяйственный комплекс
- Климатические исследования
- Контроль работы гидротехнических сооружений
- Оценка влияния строительства на водные потоки, мониторинг приливов и отливов
